3,000 gallon stainless jacketed mix tank reactor 3010

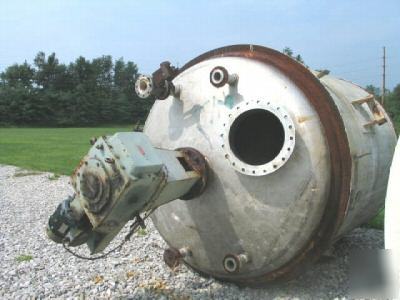

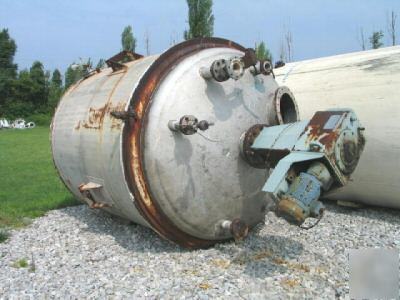

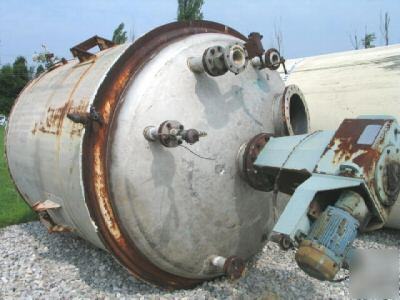

ITEM 3010: 3000 GALLON STAINLESS STEEL JACKETED MIX TANK – REACTOR, 90” O.D. X 105” STRAIGHT SIDE OF 316 STAINLESS STEEL CONSTRUCTION WITH CARBON STEEL JACKET. TOP HEAD IS ½” SOLID 316 STAINLESS STEEL, SHELL, 5/8” 20% 316 STAINLES STEEL CLAD AND BOTTOM HEAD IS 9/16” MINIMUM 20% 316 STAINLESS STEEL CLAD. JACKET SHELL IS 5/16” CARBON STEEL AND JACKET HEAD TO BE 3/8” CARBON STEEL. DESIGN PRESSURE IS 15 PSIG AT 400°F. JACKET RATING IS 50 PSIG AT 400°F. MANUFACTURED BY SUPERIOR WELDING CO, DECATUR, ILLINOIS. BUILT IN 1968. NATIONAL BOARD NUMBER 2426. JACKET WAS TESTED AT 75 PSI. EMPTY WEIGHT IS 12,500 POUNDS. SHELL O.D. IS 90”; JACKET O.D IS 96”. TANK OVERALL HEIGHT IS TANK 11.75’. STRAIGHT SIDE TANGENT TO TTANGENT IS 8’-8”. MIXER: LIGHTNIN MODEL 74C10, SERIAL NUMBER 7909153, 316 STAINLESS STEEL CONTACT PARTS. BUILT IN SEPTEMBER 1979 ( REPLACEMENT FOR ORIGINAL MIXER DRIVE). MOTOR IS 10 HP, 1750 RPM, 215 T FRAME. SHAFT IS 2.5” DIAMETER X 125” LONG TO HORIZONTAL CENTERLINE OF 53” DIAMETER MIXER BLADES. MIXER BLADES ARE LOCATED 16” OFF THE BOTTOM OF THE TANK. AND ROTATION IS CLOCKWISE WHEN VIEWED DOWN THROUGH THE TOP. 12” FLANGE SIZE FOR TANK CONNECTION. PACKING GLAND LANTERN RING SEAL DESIGN. IMPELLER SPEED IS 56 RPM AND WEIGHT LESS MOTOR IS 1430 POUNDS. ORIGINAL MOTOR WAS WESTINGHOUSE 215 T FRAME, 10 HP, 230/460 VOLT.
